EASY 30
Casa de 5 × 6 m (30 m²) com projeto executivo, manual de montagem e maquete 3D. Já montada em obra real.
- Área
- 30 m² (27 m² úteis)
- Dimensões
- 5,00 × 6,00 m
- Estrutura
- Metalon 80×80 e 60×60, parafusada, sem solda
- Documentação
- Projeto executivo, manual de montagem e maquete 3D
- Obra real
- Montado e filmado
Renders

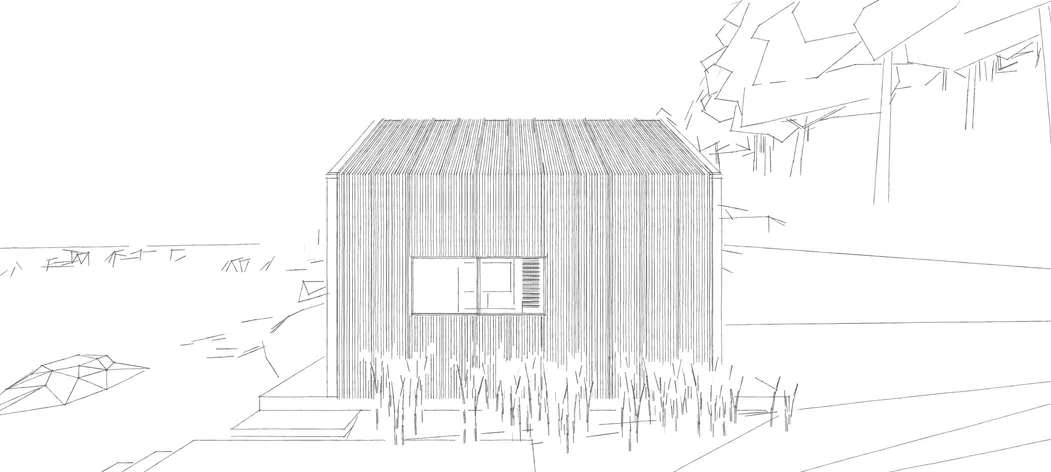

Galeria do EASY 30
Documentação do EASY 30
Pacote completo para produção das peças
EASY30_Pacote_producao_revB.zip · 72,4 MB · rev. B
Projeto
Arquitetura e projeto executivo
Projeto executivo
PDF · 48,4 MB
Apostila do projeto (arquitetura)
PDF · 21,2 MB
Montagem
Desenho de montagem e manual
Desenho de montagem da estruturarev. C
PDF · 444 KB
Manual de montagem
PDF · 4,9 MB
Compras
Listas de material e de compras
Lista de compras (PDF)
PDF · 134 KB
Lista de compras (planilha)
XLSX · 28 KB
Engenharia
Reações de apoio para o projeto da fundação
Reações de apoio para a fundação
PDF · 89 KB
Memória de cálculo das reações (planilha)
XLS · 160 KB
Produção das peças
Desenhos de fabricação, DXF e pacote completo em ZIP
Pacote completo de produção (ZIP)rev. B
ZIP · 72,4 MB
Desenho de conjunto das peças
PDF · 3,5 MB
Lista de material das peças
XLSX · 49 KB
Lista de material resumida (LM)
XLSX · 20 KB
